2 этапа выполнения полноценного проекта систем освещения

1 этап.

Разработка проектной документации (стадия «П»), которая содержит в себе как графические, так и текстовые документы. Здесь же выполняется сравнительный анализ решений, после которого обычно принимается решение.

Состав рабочей документации

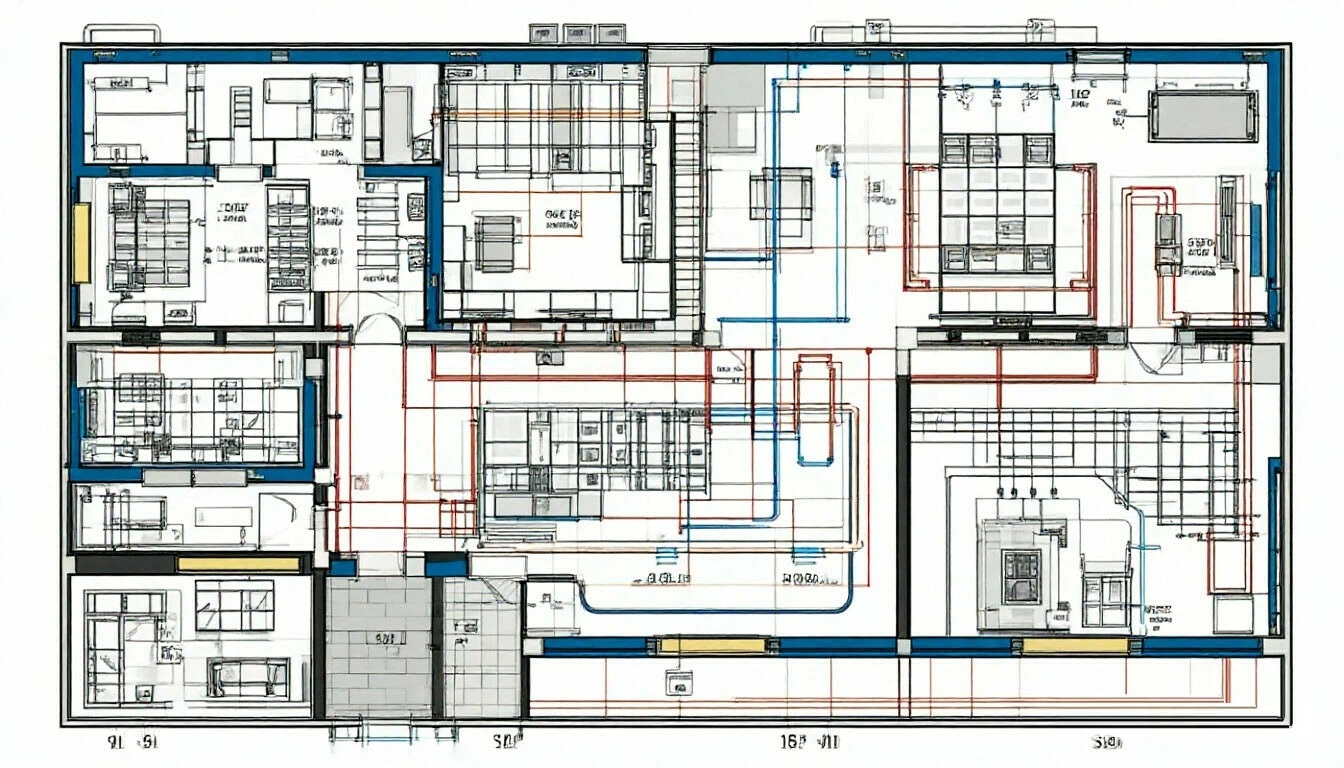

Графические материалы: схемы расположения светильников, планы размещения осветительных приборов, схемы прокладки электрических кабелей.

Текстовые материалы: расчёты освещённости, обоснование выбора светильников и способов управления ими, описание методов прокладки кабелей, обоснование мощности всей системы освещения.

Сравнительный анализ решений: оценка различных вариантов освещения с целью выбора оптимального решения.

Принятие решений по:

• Месту размещения светильников и их выбору.

• Способам управления осветительными системами.

• Методам прокладки электрических кабелей.

• Расчёту мощности всей осветительной системы.

2 этап.

После согласований со смежными разделами оформляется рабочая документация (стадия «Р»), которая также состоит из графических и текстовых материалов. В рабочей документации присутствуют некоторые разделы, которые не были указаны в проектной документации:

- подробные планы электроосвещения (количества, марки, высоты установки светильников, выключателей, розеток местного освещения, разделительных трансформаторов.

Состав рабочей документации

Графические материалы: подробные схемы монтажа, чертежи с точными размерами и спецификациями, планы размещения оборудования.

Текстовые материалы: подробные инструкции по монтажу, спецификации осветительного оборудования, расчёты и обоснования всех технических решений.

Особенности рабочей документации:

• Более детальная проработка технических решений.

• Учёт всех нюансов и особенностей объекта, выявленных в ходе обследования.

• Уточнение мест и способов прокладки кабельных линий с учётом материалов стен, наличия фальшполов и подвесных потолков.

• Разработка решений для обеспечения надёжной и безопасной работы системы освещения на объекте.

При проектировании освещения мы проходим следующие стадии

Определение типа освещения. Нужно решить, для каких целей будет использоваться освещение (общее, рабочее, акцентное, декоративное).

Расчёт количества света. Учитывается площадь помещения, высота потолков, расположение окон и функциональное назначение.

Выбор осветительных приборов. Учитываются мощность, цветовая температура, угол рассеивания и стиль светильников.

Расположение приборов. Продумывается размещение светильников с учётом функционального зонирования помещения, расстановки мебели и других элементов интерьера.

Разработка схемы освещения. Создаётся схема размещения осветительных приборов с указанием их типа, мощности и расположения.

Светотехнический расчёт. Рассчитываются параметры осветительной системы с учётом соответствия нормативным требованиям.

Проверка безопасности. Убеждаются, что выбранные светильники и электропроводка соответствуют требованиям безопасности и правилам эксплуатации электроустановок.

Согласование проекта с общим дизайном интерьера. Освещение должно гармонировать с общим дизайном помещения.

Почему у проектировщиков так разняться цены за работу?

На рынке можно найти исполнителей практически за любую сумму. Дело в другом - насколько качественно проект будет исполнен, не придется ли его переделывать, тратить время и в итоге уходить к другому проектировщику или сталкиваться с критическими ошибками проекта на этапе стройки.

Стоимость разработки проекта - это стоимость профессионализма проектировщика, его ответственности за работу и гарантии результата. Цена спокойствие заказчика.

Получается, чем дороже услуги проектирования, тем они качественнее? Больше нет, чем да.

Завышенная цена зависит от чёткого ТЗ. А также, известные компании делают серьезную наценку за своё имя, отсекая "экономных" заказчиков и повышая свой престиж на рынке. К реальной же стоимости проекта это не имеет отношение.

Для получения объективной цены проекта важно личное общение с проектировщиком.

Можно ли улучшить проект после проектирования?

Перед строительством здания, дома всегда делается проект. Но после окончания проектирования или покупки проекта в Интернете, люди задаются вопросами: «А можно ли его сделать лучше?», «Можно ли внести изменение?». Ответ просто, конечно, можно. Этот процесс называется адаптация, внесение изменений в проект.

Адаптация проекта – это изменение, дополнение уже существующей проектной документации под индивидуальные требования заказчика, либо под конкретные особенности земельного участка.

Адаптация проекта может осуществляться только специалистом по проектированию, имеющим соответствующее разрешение.

Адаптация проекта может состоять из двух частей, обязательной и необязательной. Обязательная часть включает в себя объем, касающийся приведения проекта в соответствии с местным планом зонирования, структурной нагрузкой, освоения участка и получения необходимых разрешений. Необязательная часть делается по пожеланию заказчика.

Проектирование или светотехника?

Сегодня на рынке освещения светотехнические компании частенько вводят в заблуждение клиентов, называя светотехнический расчёт проектом освещения. При этом такие компании пишут на сайте: «Проект освещения — в подарок». В связи с этим клиенты, обращаясь в компании за полноценным проектом освещения, ждут бесплатного чуда.

Стоит разъяснить то, что многие компании, занимающиеся освещением, называют проектом освещения — это обычный светотехнический расчёт (светотехника).

Светотехника — это оптимальный подбор светильников и расстановка их на определенной площади.

Проектная документация (ЭО, ЭН, ЭМ…), то есть конкретные инженерные решения: выбор и размещение светильников, способов управления освещением, определение мест прокладки кабелей и мощности...

Проектная документация по тому электроосвещение состоит -

1. Формулирование концепции.

2. Расстановка оборудования.

3. Расчет уровней освещенности.

4. Подобранное оборудование по параметрам.

5. Подготовка электротехнических чертежей.

6. Принципиальные схемы питающей сети.

7. Принципиальные схемы дистанционного управления освещением.

8. Схемы подключения комплектных распределительных устройств на напряжение до 1000В.

9. Чертежи установки электрического оборудования.

10. Формирование спецификации.

То есть, принципы светотехнического расчета входят в проект ЭО и ЭН.
