Требования к нормам освещенности спортивных площадок
Знаете ли вы, что самочувствие и мотивация спортсменов напрямую зависят от освещения?
Именно такие выводы представили социологи в ходе своего исследования. Низкий уровень освещения и, как следствие, множество теней приводят к потере работоспособности на 15-35%. Темнота в зале подавляет профессиональных спортсменов и демотивирует их.
Примеры неудачных проектов освещения
Вот лишь несколько примеров. Так, гимнастки на Чемпионате России жаловались на плохое освещение и блики, что сказывалось в моментах ловли булавы. Украинские волейболисты на соревнованиях в Испании проиграли свой первый матч из-за отсутствия грамотного освещения (боковое освещение в зале), к которому приходилось привыкать. Теннисисты Московской области жаловались на луч от неправильно смонтированного прожектора на одном из кортов, который создавал обманную тень от теннисного мяча, вследствие чего некоторое время на данном корте даже не играли.
Вы скажите, что это абсурд и предрассудки. Но при этом некоторые спортсмены, именитые олимпийцы зальных видов спорта за несколько недель до соревнований начинают тренироваться вечером или ночью при искусственном освещении, чтобы подготовительный процесс полностью соответствовал соревновательным, с искусственным светом.
Первое правило успеха энергетика, главного инженера в спорте знание требований и норм. В вопросе организации системы освещения для спортивных объектов (футбольных полей, во дворах, на специальных площадках и т.д.) нормы уровня освещенности играют первостепенную роль в оформлении. И несмотря на наличие огромного числа видов спорта, для которых нужны помещения с подсветкой, где нормы и ГОСТ будут различны, существует ряд параметров, которым должна отвечать система освещенности сооружений, вне зависимости от специфики спортивных состязаний. К таким общим параметрам относятся:
- неравномерное освещение по вертикали и горизонтали всей территории: футбольных полей, уличных площадок, крытых кортов и т.д.;
- ограничение пульсации освещенности и возникновения слепящего эффекта;
- требования к цветопередаче источников света.
Эти три параметра обязательно должны учитываться при создании освещения в любом спортивном сооружении, включая уличные площадки. Скачать нормы освещённости по спортивным объектам.
НОРМЫ ОСВЕЩЕННОСТИ ОТКРЫТЫХ СПОРТИВНЫХ СООРУЖЕНИЙ
NN пп |
Наименование вида спорта |
Наименьшая освещенность, лк |
Плоскость и зоны, в которых нормируется освещенность |
Примечание |
1 |
2 |
3 |
4 |
5 |
1 |
Бадминтон, баскетбол, волейбол, ручной мяч 7:7 |
50 |
Горизонтальная на поверхности площадки. |
|
30 |
Вертикальная на высоте от 1 до 5 м от поверхности площадки. |
Вертикальная освещенность должна быть обеспечена в плоскости, проходящей через продольную ось площадки с обеих ее сторон. Для баскетбола нормируется дополнительно вертикальная освещенность 30 лк на поверхности щитов со стороны колец. |
||
2 |
Теннис |
100 |
Горизонтальная на поверхности площадки. |
|
50 |
Вертикальная на высоте от поверхности площадки до 7 м. |
Вертикальная освещенность должна быть обеспечена в плоскости, проходящей через продольную ось площадки, с обеих ее сторон. |
||
3 |
Настольный теннис |
150 |
Горизонтальная на поверхности стола и на расстоянии 2 м за его пределами. |
|
4 |
Городки |
50 |
Горизонтальная на поверхности "городов". |
|
5 |
Акробатика, бокс, борьба, гимнастика спортивная и художественная, тяжелая атлетика, фехтование |
30 |
Горизонтальная на поверхности площадки. |
|
6 |
Лапта,регби, футбол, хоккей на траве |
50 |
Горизонтальная на поверхности поля. |
|
30 |
Вертикальная на высоте от поверхности поля до 15 м на отдельных полях для хоккея на траве и для лапты на высоте до 8 м. |
Вертикальная освещенность должна быть обеспечена в плоскости,проходящей через продольную ось поля, с обеих ее сторон. |
||
7 |
Легкая атлетика:
а) прыжки в длину и тройной прыжок |
50 |
Горизонтальная на поверхности ямы для приземления и на расстоянии не менее чем за 20 м до ямы на дорожке для разбега. |
|
30 |
Горизонтальная на поверхности остальной части дорожки для разбега. |
|||
б) прыжки в высоту и с шестом |
50 |
Горизонтальная в зоне отталкивания и приземления: в расширенной части дорожки для разбега у ящика для упора - в прыжках с шестом, в секторе для разбега за 3 м до места приземления - в прыжках в высоту. |
||
30 |
Вертикальная на высоте 3 м при прыжках в высоту и до 6 м при прыжках в зоне отталкивания и приземления со стороны разбега. |
|||
20 |
Горизонтальная на поверхности остальной части дорожки (сектора) для разбега. |
|||
в) толкание ядра |
30 |
Горизонтальная на поверхности внутри кольца и сектора для приземления снарядов. |
||
г) метание диска и молота |
50 |
Горизонтальная на поверхности кольца (в пределах ограждения). |
||
30 |
Горизонтальная на поверхности сектора для приземления снарядов. |
Вертикальная освещенность должна быть обеспечена в плоскости симметрии сектора для приземления снарядов с обеих ее сторон. |
||
д) метание копья, гранаты, мяча |
50 |
Горизонтальная на поверхности дорожки для разбега на протяжении не менее 10 м перед планкой. |
||
30 |
Горизонтальная на поверхности остальной части дорожки для разбега и сектора (коридора)для приземления снарядов. |
|||
10 |
Вертикальная на высоте до 15 м от поверхности поля сектора (коридора) для приземления снарядов. |
Вертикальная освещенность должна быть обеспечена в плоскости симметрии сектора (коридора) для приземления снарядов с обеих ее сторон. |
||
е) беговые дорожки |
50 |
Горизонтальная на поверхности дорожки. |
||
8 |
Скоростной бег и фигурное катание на коньках, хоккей с мячом |
50 |
Горизонтальная на поверхности льда. |
|
9 |
Хоккей с шайбой |
100 |
Горизонтальная на поверхности льда. |
|
10 |
Плавание |
100 |
Горизонтальная на поверхности воды. |
|
11 |
Водное поло |
100 |
Горизонтальная на поверхности воды. |
|
50 |
Вертикальная на высоте от поверхности воды до 2 м. |
Вертикальная освещенность должна быть обеспечена в плоскости,проходящей через продольную ось поля для игры с обеих ее сторон. |
||
12 |
Прыжки в воду |
100 |
Горизонтальная на поверхности воды. |
|
50 |
Вертикальная на высоте от поверхности воды в зоне прыжка. |
Вертикальная освещенность должна быть обеспечена в плоскости, проходящей через продольную ось верхней вышки (доски трамплина), с обеих ее сторон. |
||
13 |
Велогонки на треке |
50 |
Горизонтальная на поверхности трека. |
На виражах освещенность нормируется в наклонной плоскости, совпадающей с поверхностью виража. |
14 |
Конный спорт |
30 |
Горизонтальная на поверхности дорожки ипподрома. |
|
15 |
Стрелково-охотничий спорт на траншейных и круглых стендах |
50 |
Вертикальная в зоне полета мишеней. |
Вертикальная освещенность должна быть обеспечена со стороны расположения стрелков и судей. |
16 |
Прыжки на лыжах с трамплина |
30 |
На поверхности стартовой площадки, горы разгона и горы приземления в совпадающих с ними плоскостях. |
|
75 |
На поверхности стола отрыва в совпадающей с ним плоскости. |
|||
50 |
Вертикальная в зоне траектории прыжка. |
Вертикальная освещенность должна быть обеспечена в плоскости, проходящей через продольную ось трамплина, с обеих ее сторон. |
||
17 |
Горнолыжный спорт |
30 |
На поверхности трассы в совпадающей с ней плоскости. |
Нормируется средняя освещенность при коэффициенте неравномерности 0,2. На сложных участках трассы освещенность должна быть повышена до двух ступеней. |
18 |
Скоростной бег на лыжах |
20 |
Горизонтальная на поверхности снега в зоне старта и финиша. |
Нормируется средняя освещенность при коэффициенте неравномерности не менее 0,1. |
20 |
Горизонтальная на поверхности трассы на участках спусков с крутизной более 15°. |
|||
Горизонтальная на поверхности снега в остальной части трассы. |
||||
19 |
Массовое катание на лыжах:
а) на равнинной местности |
2 |
Горизонтальная на поверхности снега в зоне трассы. |
Нормируется средняя величина освещенности при коэффициенте неравномерности не менее 0,04. |
б) горы с уклоном более 15° |
20 |
На поверхности трассы в совпадающей с ней плоскости. |
Нормируется средняя величина освещенности при коэффициенте неравномерности не менее 0,01. |
|
20 |

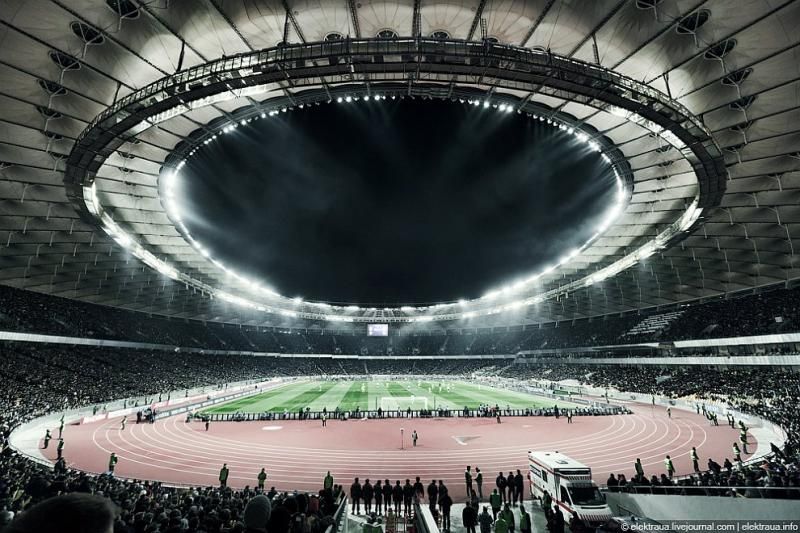

Спортивные арены для футбола и легкой атлетики:
а) с трибунами вместимость от 1500 до 10000 зрителей |
100 |
Горизонтальная на поверхности футбольного поля в его пределах. |
|
50 |
Вертикальная на высоте от поверхности футбольного поля до 15 м. |
Вертикальная освещенность должна быть обеспечена в плоскости,проходящей через продольную ось футбольного поля с обеих сторон. |
||
50 |
Горизонтальная на поверхности легкоатлетических секторов и беговой дорожки. |
|||
б) с трибунами вместимостью от 10000 |
200 |
Горизонтальная на поверхности футбольного поля в его пределах. |
||
75 |
Вертикальная на высоте от поверхности футбольного поля до 15 м. |
Вертикальная освещенность должна быть обеспечена в плоскости,проходящей через продольную ось футбольного поля с обеих ее сторон. |
||
50 |
Горизонтальная на поверхности легкоатлетических секторов и беговой дорожки. |
|||
в) с трибунами вместимостью свыше 25000 зрителей |
400 |
Горизонтальная на поверхности футбольного поля в его пределах. |
||
100 |
Вертикальная на высоте от поверхности футбольного поля до 15 м. |
Вертикальная освещенность должна быть обеспечена в плоскости,проходящей через продольную ось футбольного поля с обеих ее сторон. |
||
100 |
Горизонтальная на поверхности легкоатлетических секторов и беговой дорожки. |
|||
21 |
Спортивные арены для хоккея, ручного мяча 7:7, тенниса, баскетбола, волейбола с трибунами вместимостью от 1500 до 5000 зрителей |
400 |
Горизонтальная на поверхности игровой площадки. |
|
150 |
Вертикальная на высоте от поверхности игровой площадки до 7 м. |
Вертикальная освещенность должна быть обеспечена в плоскости,проходящей через продольную ось игровой площадки с обеих ее сторон. |
